显示屏方案制作

# 创建方案

步骤1：在主界面，选择“项目方案制作 > 显示屏方案制作”。

步骤2：在“我的方案”页签下，单击“创建方案”。

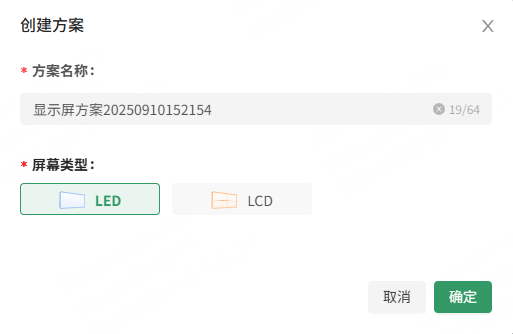

步骤3：在“创建方案”弹窗中输入方案名称并选择屏幕类型，单击“确定”。

屏幕类型包括“LED”和“LCD”，以下操作以LED为例进行说明。

# 配置屏体信息

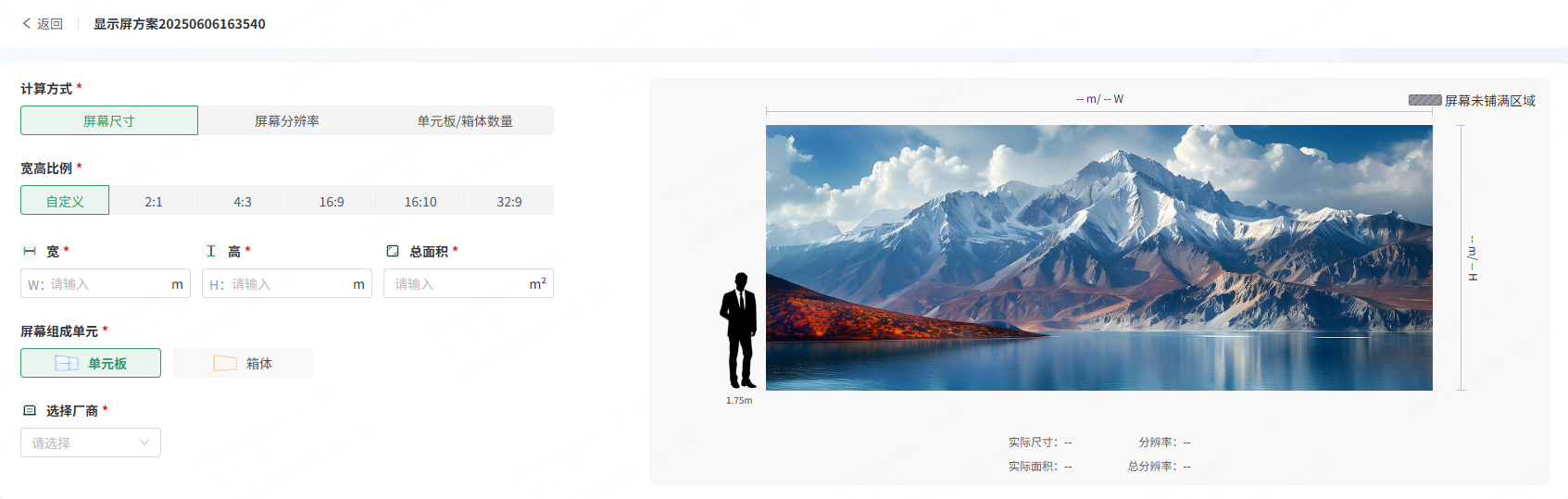

步骤1：填写屏体基本信息。

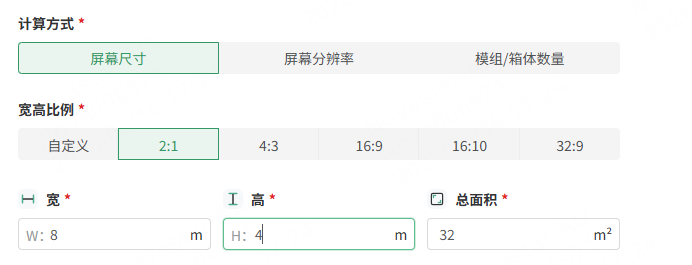

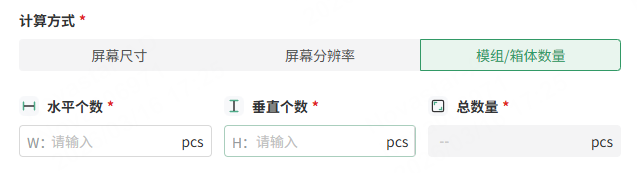

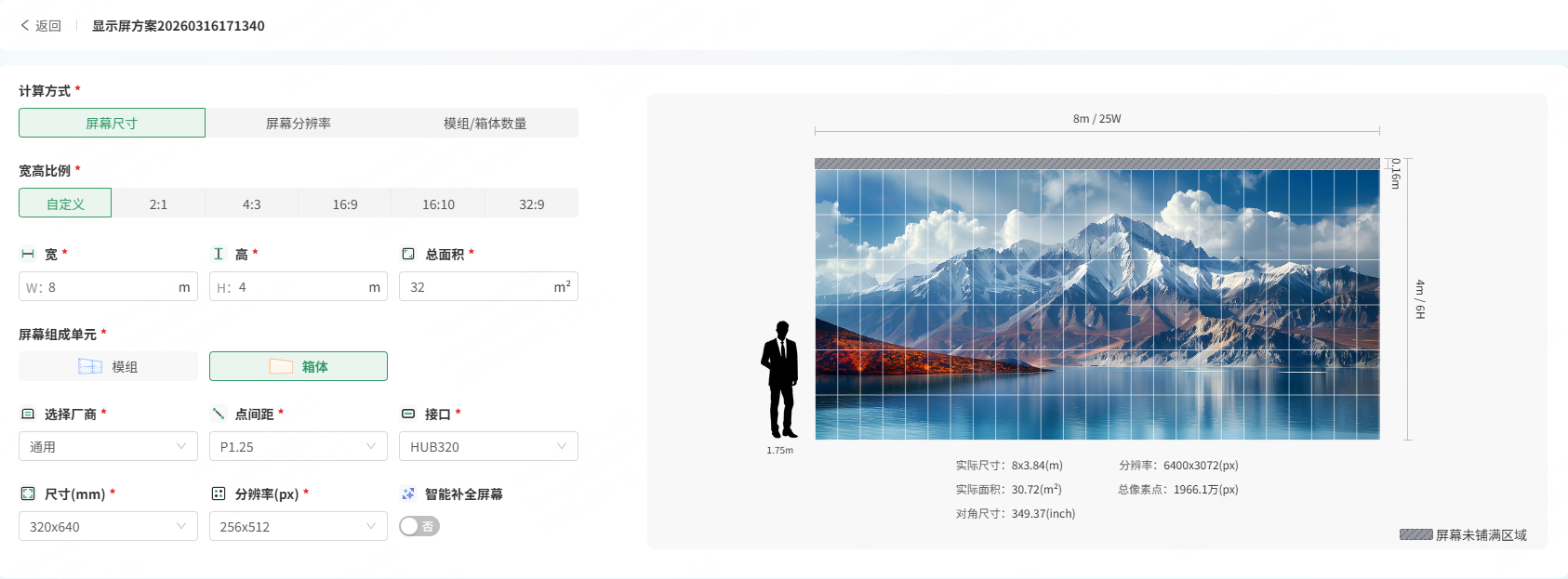

步骤2：选择计算方式，可选择“屏幕尺寸”、“屏幕分辨率”和“模组/箱体数量”。

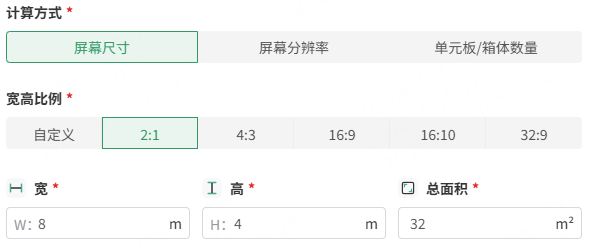

屏幕尺寸：设置宽高比以及宽（m）、高（m）、总面积（m²）。

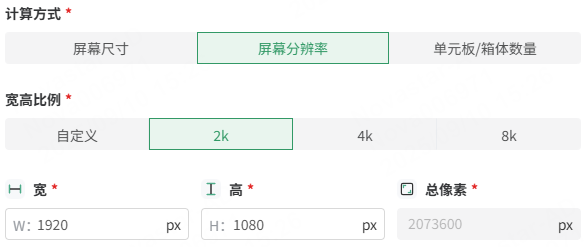

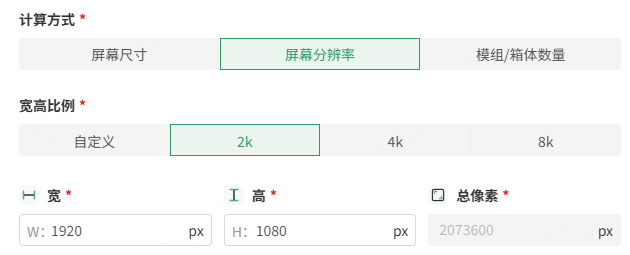

屏幕分辨率：设置宽高比以及宽（px）、高（px）、总像素（px）。

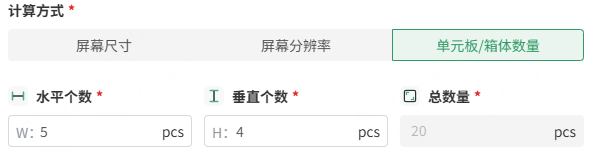

模组/箱体数量：设置水平个数（pcs）、垂直个数（pcs）、总数量（pcs）。

**说明：**当计算方式选择“屏幕尺寸”或“屏幕分辨率”，可直接指定宽高比例或分辨率进行快速选择。

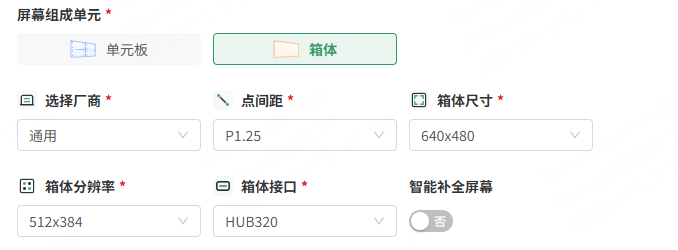

选择屏幕组成单元：包括“模组”和“箱体”。

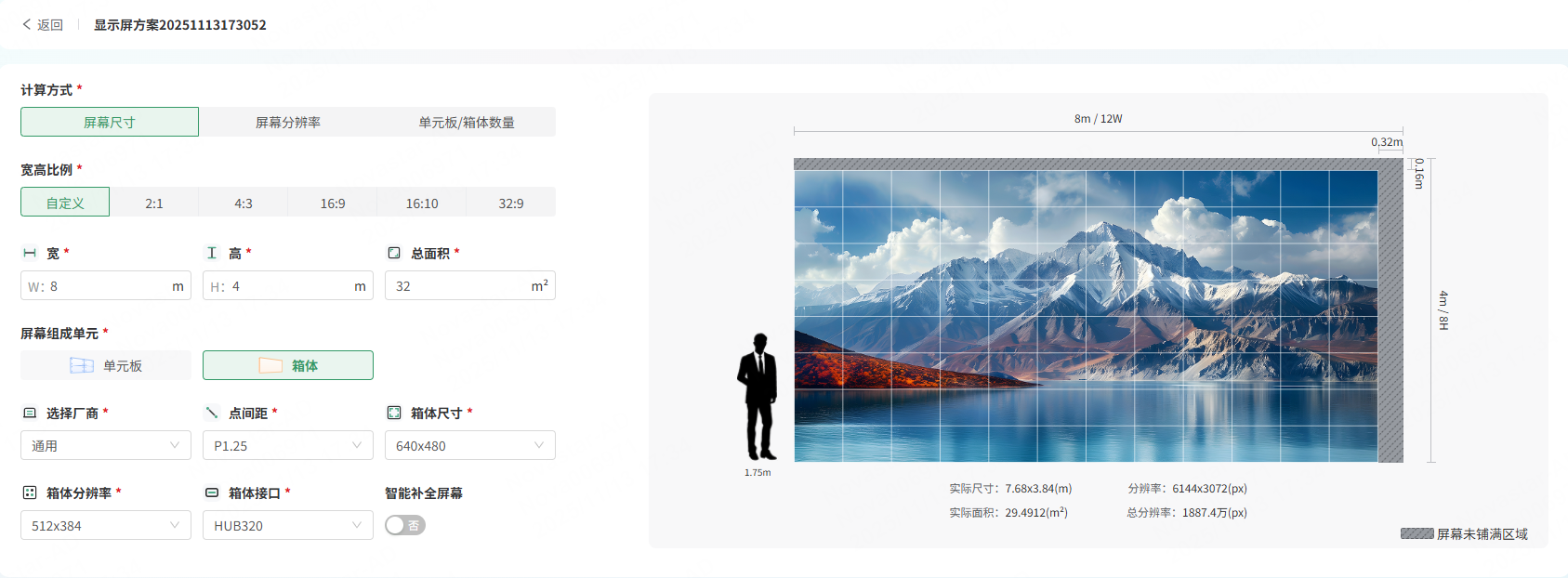

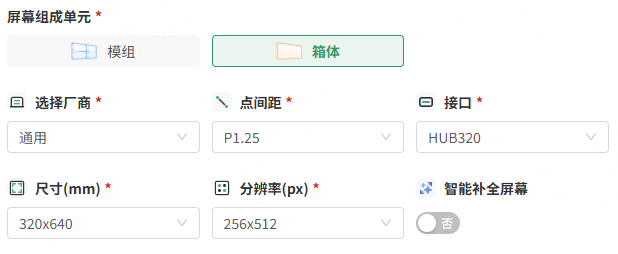

步骤3：选择厂商和点间距。

“选择厂商”：包括“通用”和“指定厂商”。
- 通用：选择后按需直接选择“点间距”即可。
- 指定厂商：选择后需输入厂商名称（例如大华），再选择产品型号。
“点间距”：选择点间距等级，也可自定义点间距。

说明：屏幕组成单元为“箱体”时，才可自定义点间距。

“接口”：选择模组/箱体的接口。
“尺寸”：选择模组/箱体的尺寸。
“分辨率”：选择模组/箱体的分辨率。
“拼接模组尺寸”：设置拼接模组尺寸，当“点间距”选择“自定义”时，可设置此参数。
“拼接模组分辨率”：设置拼接模组分辨率，当“点间距”选择“自定义”时，可设置此参数。
“拼接模组个数”：设置拼接模组个数，当“点间距”选择“自定义”时，可设置此参数。

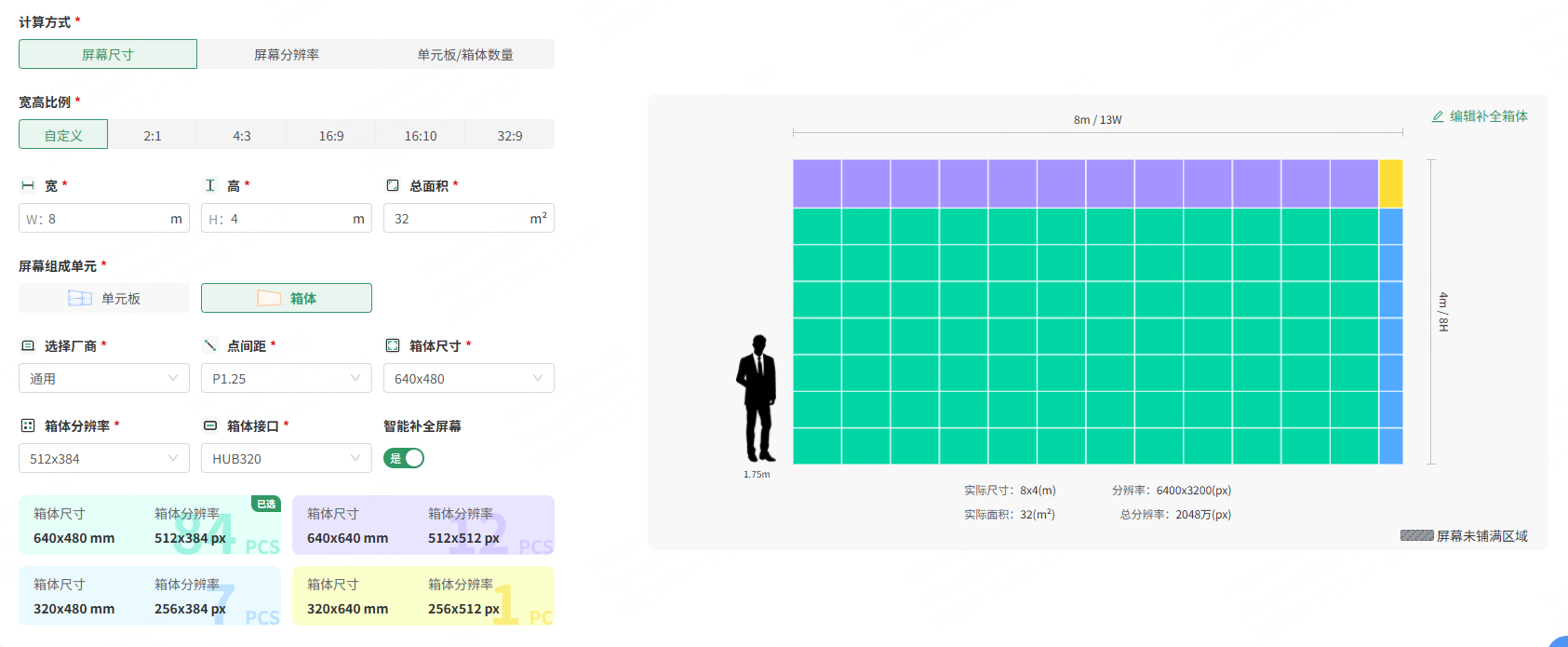

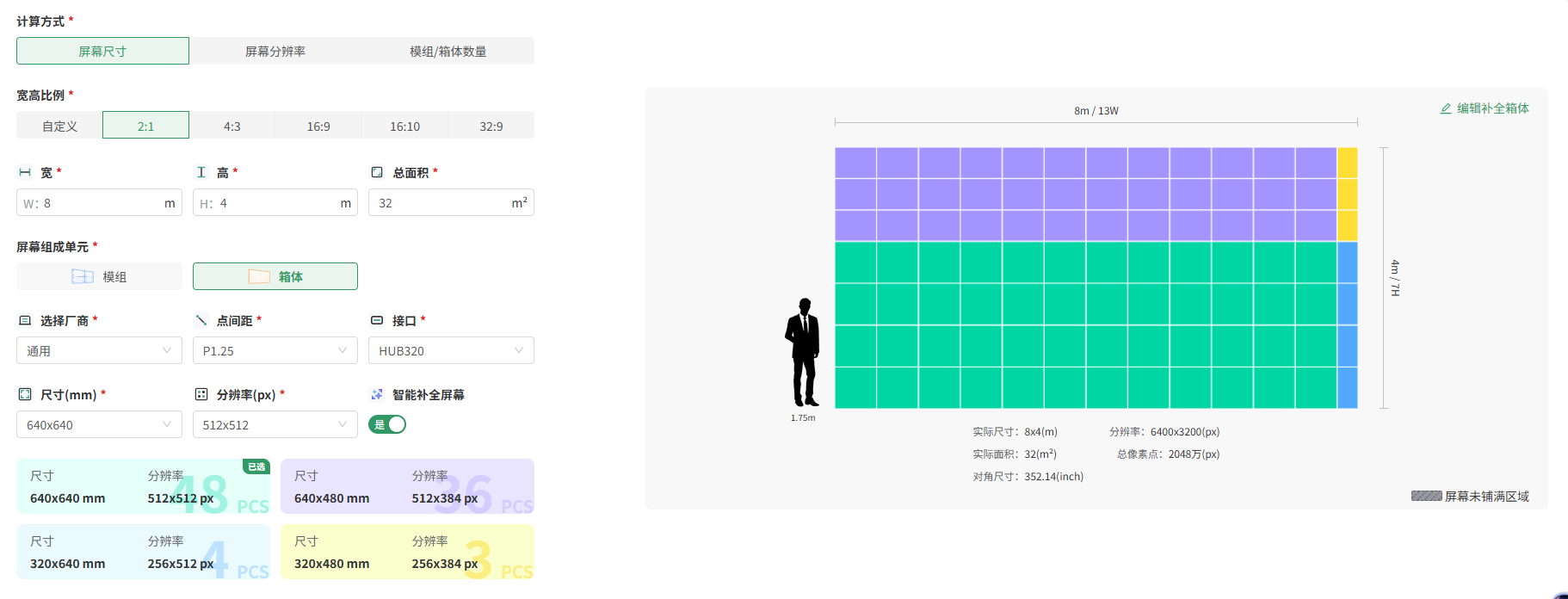

“智能补全屏幕”：屏幕组成单元选择“箱体”时可开启该功能，开启后，按照规则可智能补全屏幕，屏体实时预览颜色会根据不同的箱体规格展示。

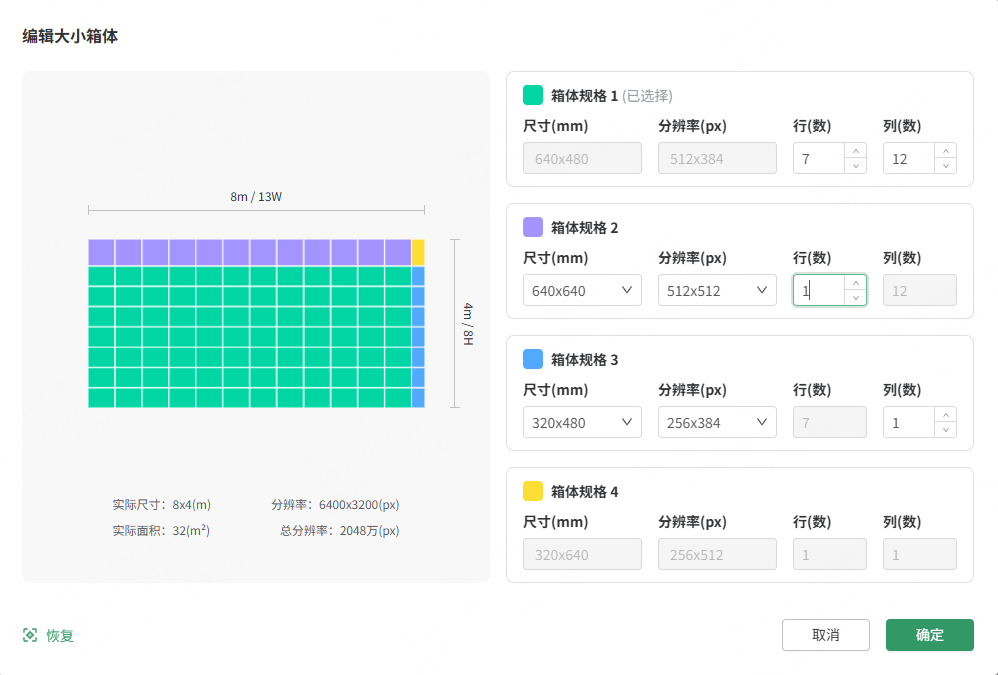

单击“编辑补全箱体”，在“编辑大小箱体”弹窗中，可对箱体拼接进行二次编辑。包括已选箱体、横向/竖向箱体以及夹角箱体。

- 已选箱体：不可更换型号，可修改行列数。
- 横向（上方/下方）补齐箱体：可更换其他箱体（单个箱体宽度需与已选箱体宽度一致），可修改行数。
- 竖向（右侧）补齐箱体：可更换其他箱体（单个箱体宽度需与已选箱体高度一致），可修改列数。
- 夹角箱体：不可手动修改，系统自动生成。

编辑完成后，单击“确定”。

# 方案进阶配置

在“进阶配置”区域，对显示屏进行进阶配置。

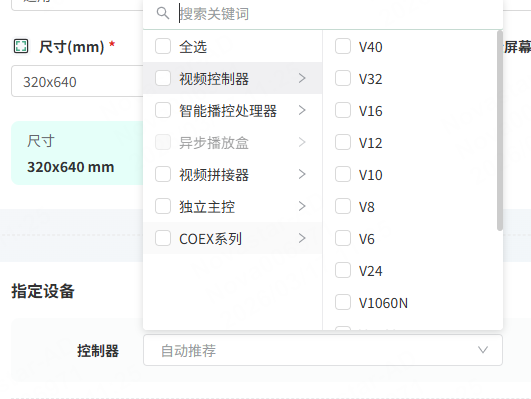

步骤1：选择指定设备，在下拉列表中可勾选或搜索设备名称。

**说明：**可选择的控制器型号取决于配置的屏体信息。

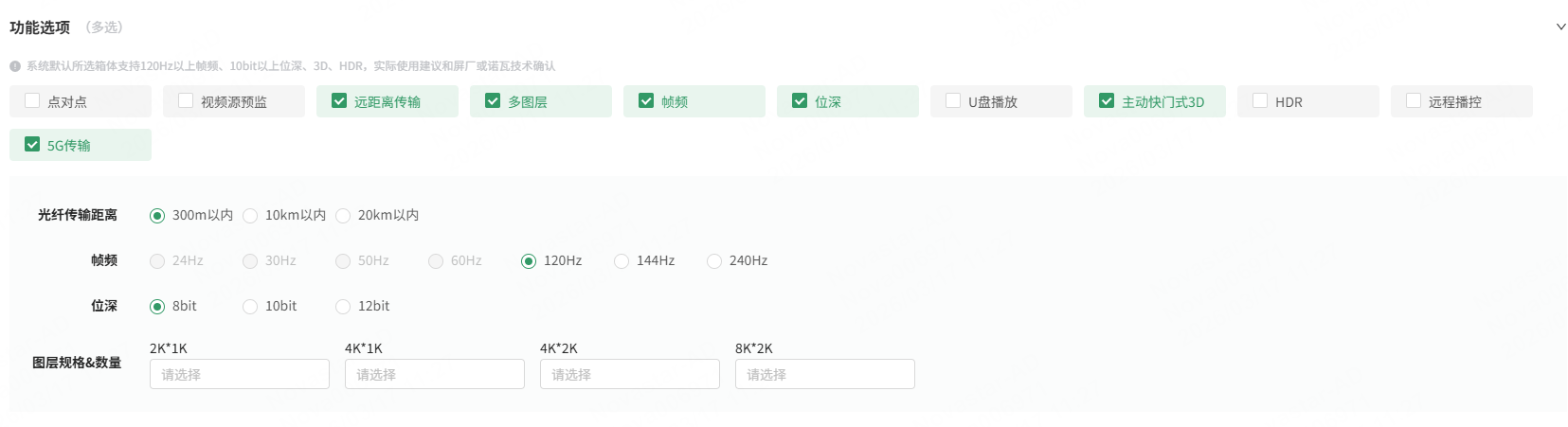

步骤2：勾选“功能选项”，包括“点对点”、“视频源预监”、“远距离传输”、“多图层”、“帧频”、“位深”、“U盘播放”、“主动快门式3D”、“HDR”、“远程播控”和“5G传输”。

若勾选“远距离传输”，需设置光纤传输距离。
若勾选“多图层”，需设置图层规格&数量。
若勾选“帧频”，需设置帧频大小。
若勾选“位深”，需设置位深大小。
若要勾选5G传输，屏幕组成单元需选择“箱体”且若指定设备，控制器需支持5G传输功能。

说明：进阶功能操作限制如下：

若屏幕组成单元选择“单元板”，则帧频禁用144Hz、240Hz。
若屏幕组成单元选择的“单元板”或“箱体”所搭配的接收卡不支持HDR、10bit、12bit，则禁用这些选项。
若屏幕组成单元选择“箱体”，则提示“系统默认所选箱体支持120Hz 以上帧频、10bit 以上位深、3D、HDR，实际使用建议和屏厂或诺瓦技术确认”。
若屏幕分辨率超过2.08 亿像素，则禁用选项：帧频（120Hz、144Hz、240Hz），主动快门式3D、位深（12bit）。
若勾选主动快门式3D，帧频默认选中120Hz，禁用24Hz、30Hz、50Hz、60Hz。
若勾选HDR，位深默认选中10bit，禁用8bit。

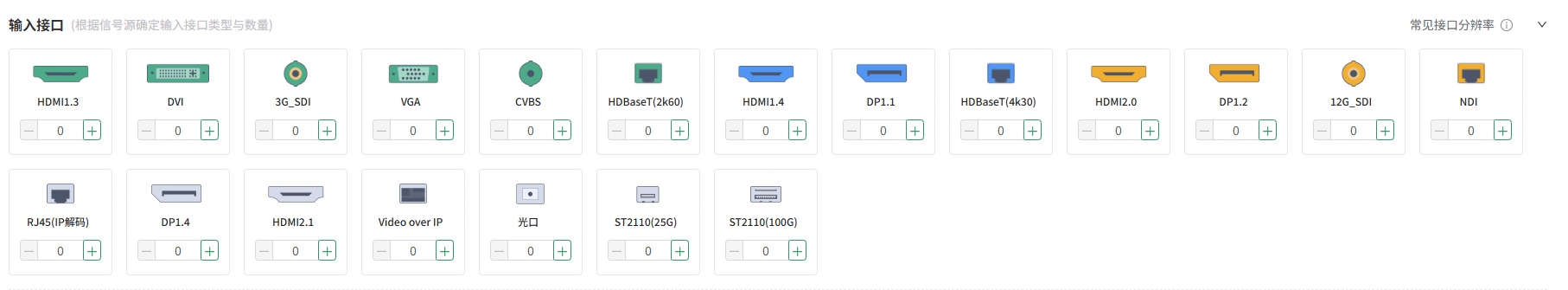

步骤3：根据信号源确定输入接口类型并填写数量。

步骤4：进行声光电配置：选择中控后单击“添加”，设置控制项、接口类型和接口总数。

步骤5：单击“下一步”，预览和确认方案。

**注意：**若选择指定设备且勾选相关功能选项与输入接口时，如果设备不支持已选的部分高级功能或输入接口，系统将弹出提示，列出不支持的条目。

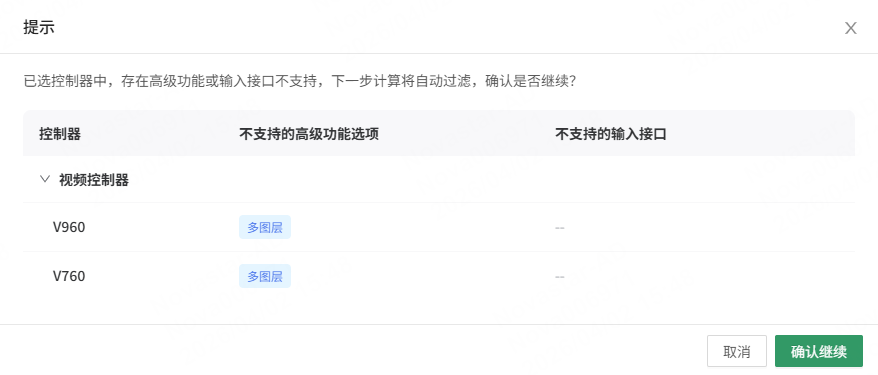

若仅部分高级功能选项不支持，但输入接口满足要求，仍可单击“确认继续”以完成后续操作。

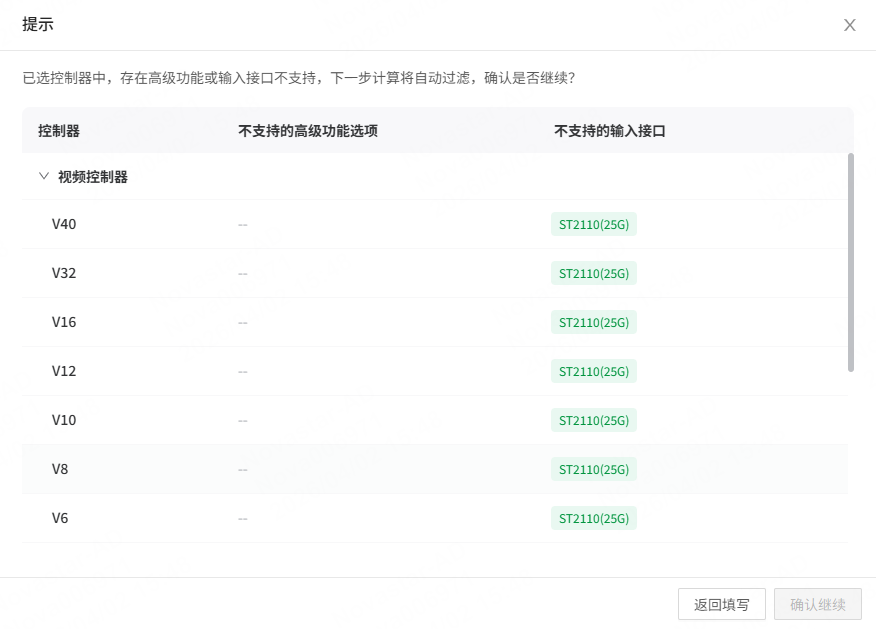

若输入接口不满足要求，则需点击“返回填写”，重新调整设备配置信息。

# 预览和确认方案

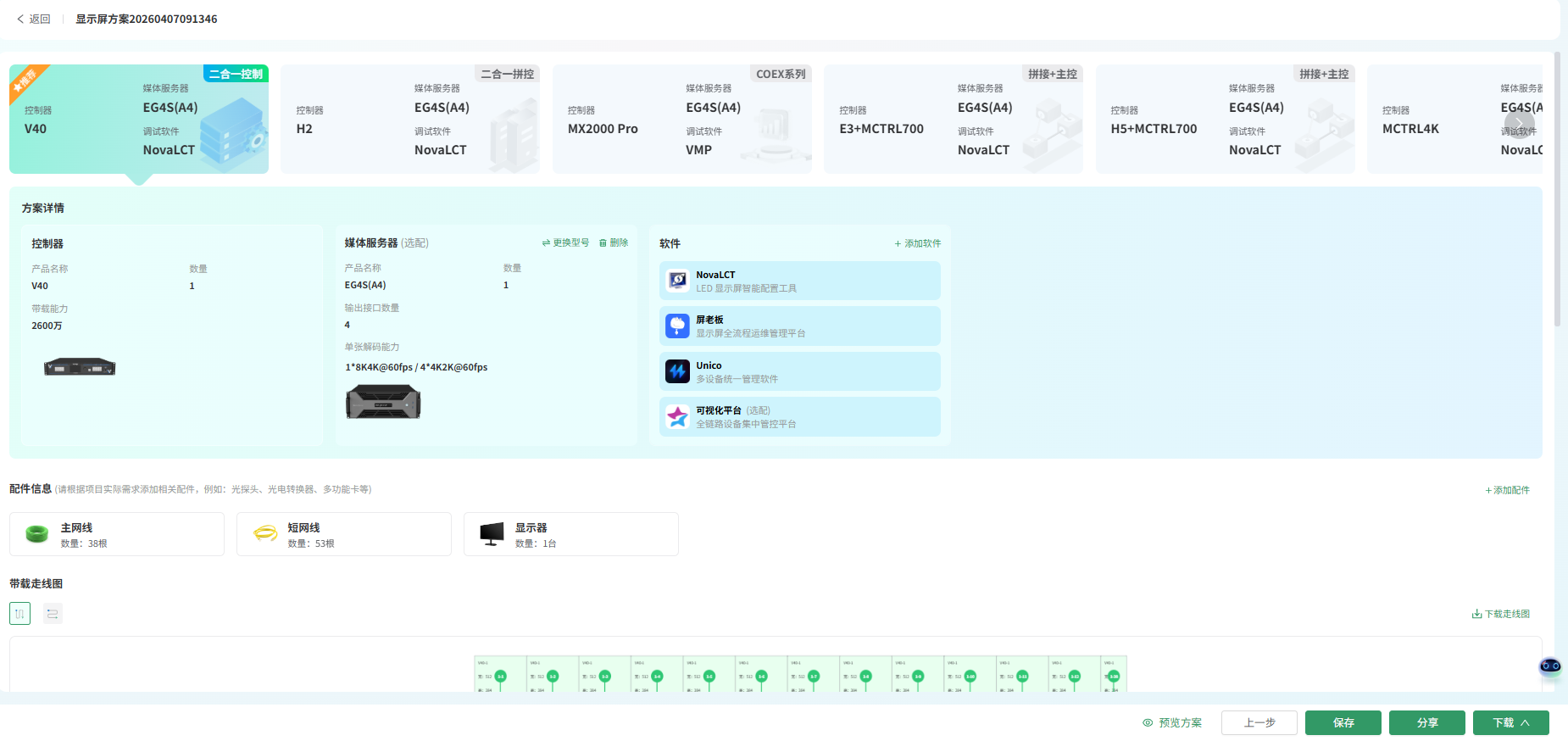

步骤1：选择设备方案及设备型号，可对方案下的设备进行“更换型号”、“编辑子卡”或“添加软件”操作。

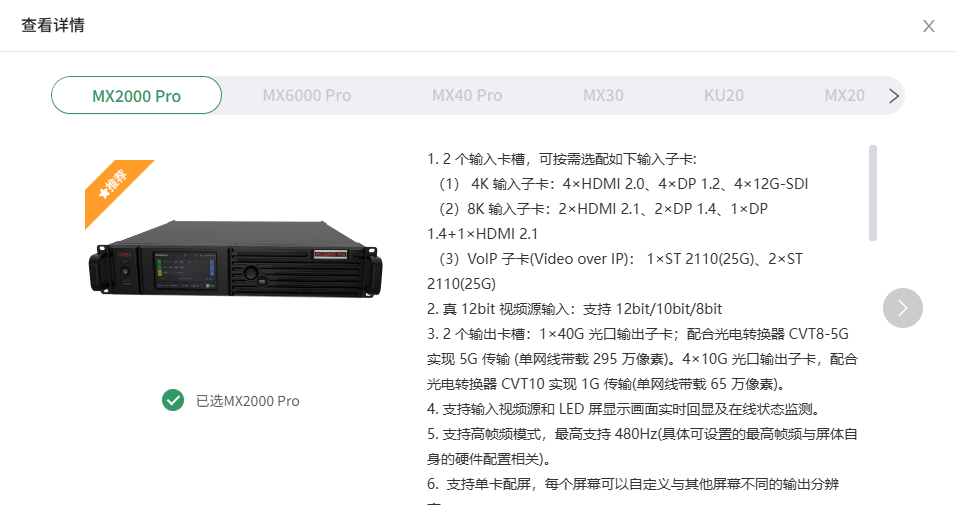

更换型号：对于设备和接收卡，鼠标悬停在相应区域时，单击“更换型号”，在“查看详情”弹窗中，选择要更换的型号。

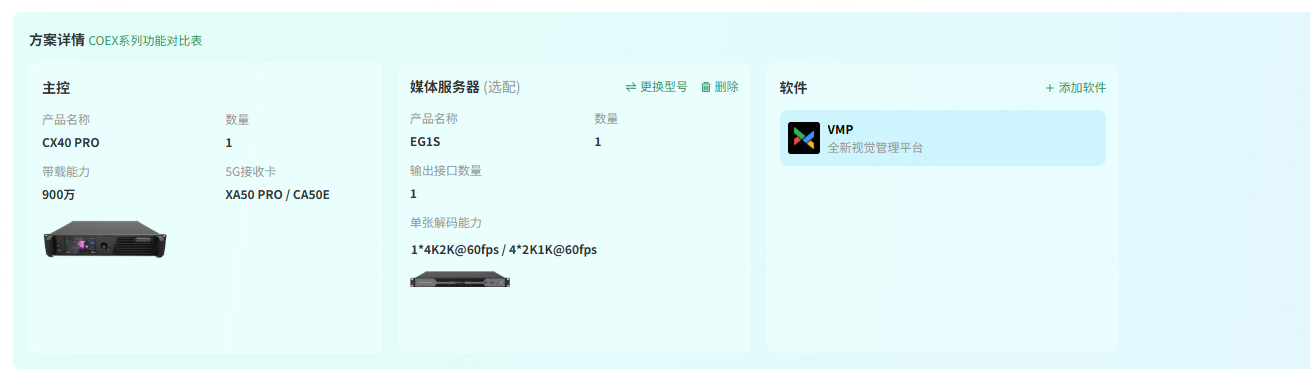

若在先前方案进阶配置时，勾选“5G传输”功能选项，则会展示支持的主控信息以及5G接收卡信息。

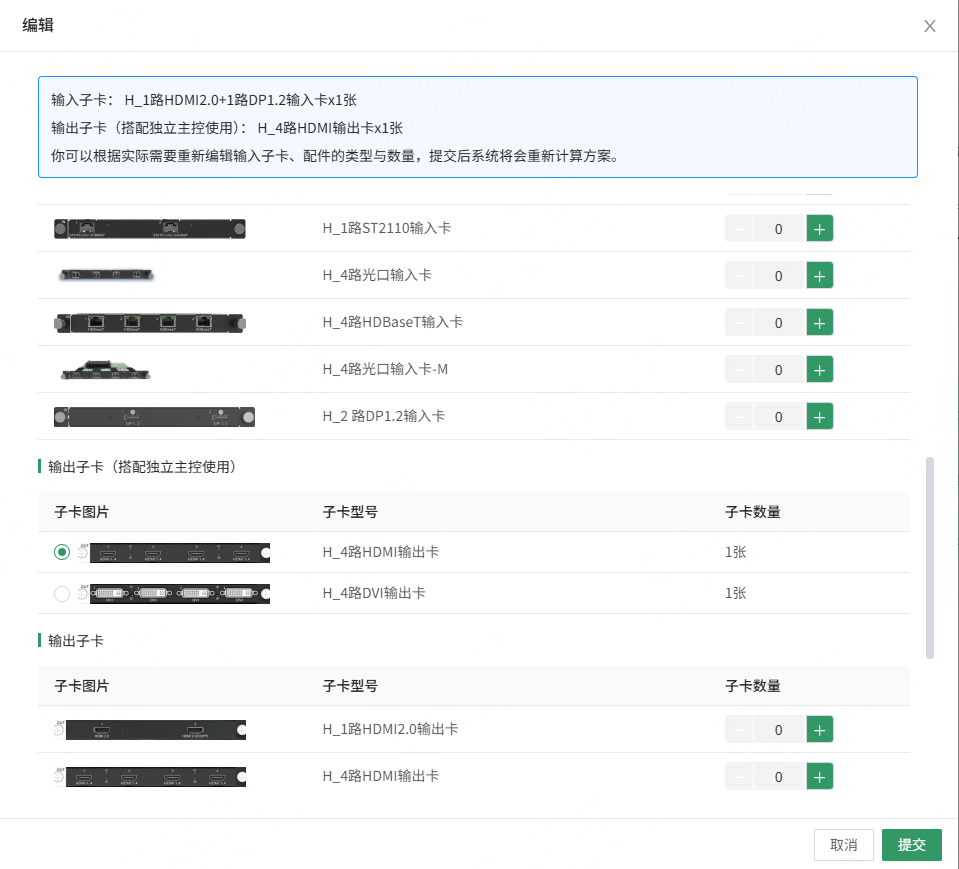

编辑子卡：单击“编辑子卡”，在“编辑”弹窗中对包含子卡的设备进行子卡编辑。

可选择输入子卡、输出子卡及其各自子卡数量。

对于H/E+MCTRL拼控方案，还可对搭配独立主控使用的输出子卡进行选择（展示的输出子卡与独立主控本身的能力相关）。选择完成后，单击“提交”。

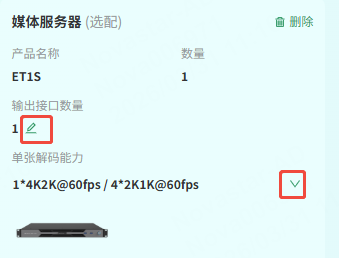

编辑媒体服务器：对于媒体服务器，单击，可编辑输出接口数量；单击下拉列表，可更换图形处理卡。

**说明：**修改媒体服务器的输出接口数量不影响主控设备的数量。

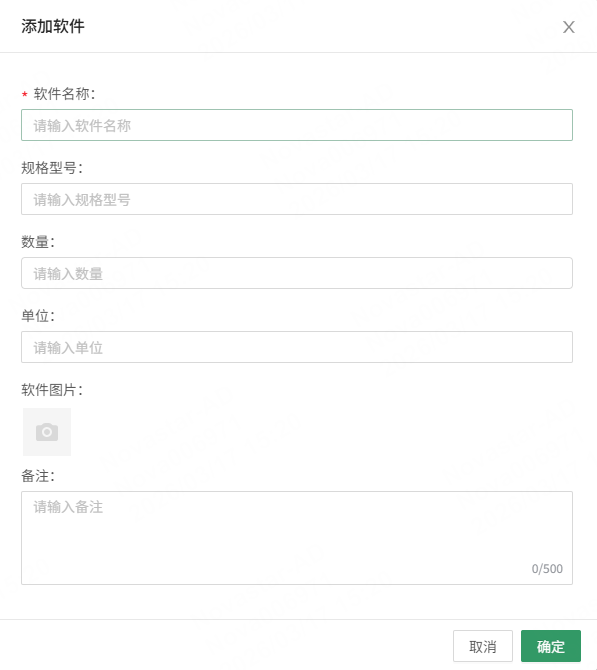

添加软件：单击“添加软件”，在弹窗中根据项目实际需求添加相关软件，例如VMP、NovaLCT等，单击“确定”。

步骤2：在“配件信息”区域，单击“添加配件”，在弹窗中根据项目实际需求添加相关配件，例如光探头、光电转换器、多功能卡等，单击“确定”。

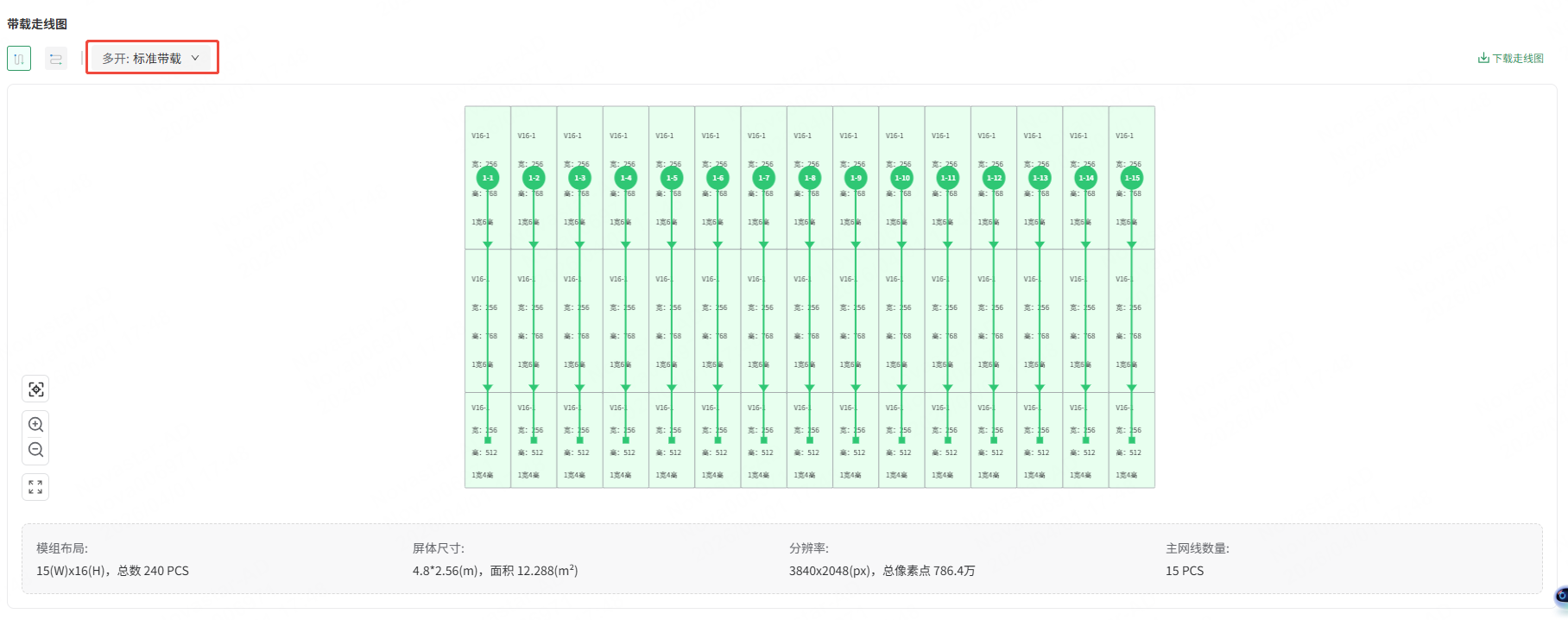

步骤3：查看带载走线图，可选择接收卡走线方式（、），单击“下载走线图”，可下载走线图。

**说明：**若屏幕组成单元选择“模组”时，还可单击下拉列表设置接收卡带模组的走线方式（多开），包括“标准带载”、“对开”、“三开”、“四开”、“五开”和“六开”。

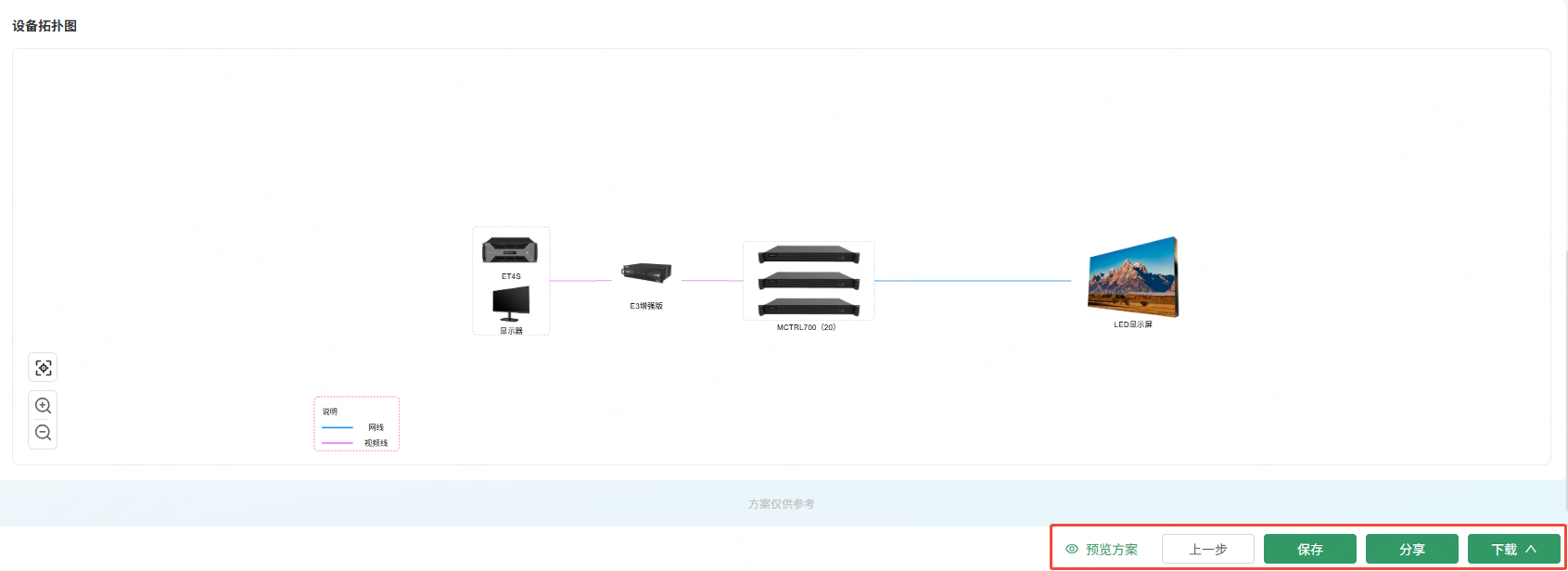

步骤4：查看设备拓扑图。

步骤5：单击“保存”，保存配置方案。

步骤6：（可选）方案配置完成后，可进行“预览”、“分享”和“下载”操作。

预览方案：单击“预览方案”，可预览配置的显示屏方案。
分享：单击“分享”，在弹窗中可复制链接，分享给他人。
下载：单击“下载”，在上拉列表中下载方案包、PDF、走线图片和物料清单EXCEL。

步骤7：（可选）保存成功后进入“我的方案”页签，可对关键词搜索快速定位目标方案。在方案列表中，支持对方案执行多种操作，包括“分享”、“下载”、“编辑”、“复制”、“重命名”和“删除”。

步骤6：（可选）保存成功后可生成物料清单，选择“显示屏方案制作> 物料清单”，在“物料清单”页签下，可单击“新建清单”，也可在物料清单列表中对物料清单执行多种操作，包括“生成副本”、“编辑清单”、“”重命名、“下载”、“分享”和“删除”。
